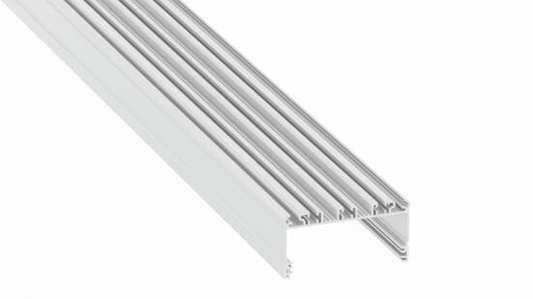

Profil LED LUMINES typ Largo biały lakierowany 2,02 m
Profil aluminiowy LARGO LUMINES to profil nawierzchniowy, architektoniczny - do budowy złożonych systemów oświetlenia, z możliwośćią wykorzystania do sześciu taśm LED. Zaprojektowany do stosowania w budynkach komercyjnych i obiektach użyteczności publicznej.
Wersje kolorystyczne:
- profil srebrny anodowany,
- profil biały lakierowany (RAL9016)
Sposób montażu:
- profile montażowe LARGO M1/M2/M3/M4,
- zawiesia (jako oświetlenie wiszące)
Akcesoria do profilu aluminiowego LARGO LUMINES
KLOSZE (przesłonki):
- klosz SUPERWIDE z tworzywa PMMA - transparentny, mrożony, mleczny, frosted mleczny
- klosz SUPERWIDE PLEXI - mleczny
Montowane na wcisk od góry profilu.
ZAŚLEPKI :
- aluminiowe, z otworem lub bez otworu w 2 wersjach kolorystycznych (biały, srebrny)
PROFILE MONTAŻOWE:
- profil montażowy Largo M1,
- profil montażowy Largo M2,
- profil montażowy Largo M3,
- profil montażowy Largo M4
DODATKOWE AKCESORIA:
- łącznik prosty,
- łącznik kątowy 90°,
- łącznik poprzeczny kątowy,
- łącznik kątowy 120°,
- dławnica,
- zawiesia przewodzące
Profile dostępne w odcinkach: 1000 mm, 2020 mm, 3000 mm.
Możliwość zakupu dłuższych odcinków po kontakcie z biurem obsługi.
Instrukcja montażu profilu LARGO z kloszem SUPER WIDE przy pomocy wkrętów montażowych.
Efekt końcowy montażu profilu LARGO z kloszem SUPER WIDE przy pomocy wkrętów montażowych.
Zasada montażu systemu profilu LARGO z kloszem SUPER WIDE z wykorzystaniem profilu montażowego LARGO M1.
Efekt końcowy montażu systemu profilu LARGO z kloszem SUPER WIDE z wykorzystaniem profilu montażowego LARGO M1.
Zasada montażu profilu LARGO z kloszem SUPER WIDE, z wykorzystaniem profilu montażowego LARGO M2, z przeznaczeniem na zasilacz.
Efekt końcowy montażu profilu LARGO z kloszem SUPER WIDE, z wykorzystaniem profilu montażowego LARGO M2, z przeznaczeniem na zasilacz.
Zasada montażu systemu profilu LARGO z wykorzystaniem łączników profilowych oraz profilu montażowego LARGO M1.
Efekt końcowy montażu systemu profilu LARGO z kloszem SUPER WIDE oraz profilem montażowym LARGO M3 wraz ze sprężynami montażowymi.
Zasada montażu systemu profilu LARGO z kloszem SUPER WIDE z wykorzystaniem profilu montażowego LARGO M4, łącznika międzyprofilowego LARGO oraz profilu pomocniczego ROSET.
Schemat złożenia elementów systemu oświetleniowego w suficie z wykorzystaniem profilu LARGO (1) klosza SUPER WIDE, (2) taśm LED, (3) zaślepki LARGO z otworem, (3a), zaślepki LARGO bez otworu, (4) łącznika międzyprofilowego LARGO, (5) profilu montażowego LARGO M3, (6) zaślepki LARGO M3 z wykończeniem prostym, (6a) zaślepki LARGO M3 z wykończeniem pełnym, (7) sprężyn montażowych.
Schemat złożenia elementów systemu oświetleniowego w suficie z wykorzystaniem profilu LARGO, (1) klosza SUPER WIDE, (2) taśm LED, (3) zaślepki LARGO z otworem, (3a), zaślepki LARGO bez otworu, (4) łącznika międzyprofilowego LARGO, (5) profilu pomocniczego ROSET, (6) profilu montażowego LARGO M4, (7) zaślepki LARGO M4 z wykończeniem prostym, (7a) zaślepki LARGO M4 z wykończeniem pełnym.
