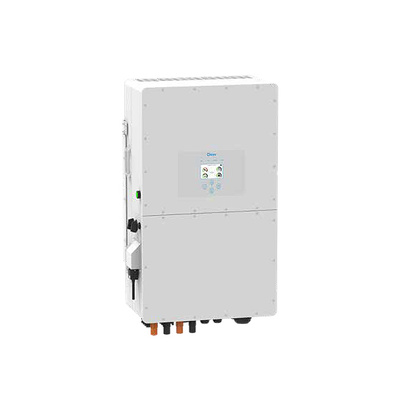

Falownik hybrydowy 40kW Deye SUN-40K-SG01HP3-EU-BM4 3 fazowy wysokonapięciowy IP65

Proponowany tytuł produktu

Falownik hybrydowy Deye SUN-50K-SG01HP3-EU-BM4 50 kW 3-fazowy HV – 4 MPPT, IP65

Deye SUN-50K-SG01HP3-EU-BM4 – falownik hybrydowy 50 kW do wysokonapięciowego magazynu energii

Deye SUN-50K-SG01HP3-EU-BM4 to trójfazowy falownik hybrydowy o mocy znamionowej 50 kW, przeznaczony do większych instalacji fotowoltaicznych i komercyjnych systemów magazynowania energii.

Urządzenie współpracuje z wysokonapięciowymi bateriami litowymi 160–800 V. Cztery trackery MPPT, osiem wejść stringów, dwa wejścia bateryjne oraz możliwość pracy równoległej pozwalają budować rozbudowane systemy zasilania dla firm, gospodarstw, magazynów i obiektów usługowych.

Wysokonapięciowy magazyn energii 160–800 V

Falownik jest przeznaczony wyłącznie do zgodnych baterii litowo-jonowych HV pracujących w zakresie 160–800 V.

Nie współpracuje bezpośrednio z:

• pojedynczymi bateriami 48 lub 51,2 V,
• niskonapięciowymi magazynami LV,
• akumulatorami kwasowo-ołowiowymi,
• przypadkowymi bateriami HV bez zgodnego protokołu BMS.

Kompatybilność wymaga jednocześnie właściwego napięcia, komunikacji CAN lub RS485, zgodnej wersji oprogramowania oraz odpowiedniej wydajności prądowej magazynu.

Dwa wejścia bateryjne

Model ma dwa wejścia baterii. Maksymalny prąd ładowania i rozładowania wynosi:

• 50 A na pierwszym wejściu,
• 50 A na drugim wejściu,
• łącznie do 100 A.

Dwa wejścia pozwalają rozdzielić obciążenie między zgodne klastry bateryjne. Nie oznacza to jednak możliwości łączenia dowolnych magazynów o różnych napięciach, pojemnościach, wersjach BMS lub stopniu zużycia.

Przed instalacją należy potwierdzić dopuszczoną przez Deye konfigurację jednego albo dwóch klastrów.

Moc baterii zależna od napięcia

Moc dostępna z magazynu zależy od aktualnego napięcia systemu. Przy prądzie 100 A wynosi teoretycznie:

• około 30 kW przy napięciu 300 V,
• około 50 kW przy napięciu 500 V,
• około 60 kW przy napięciu 600 V,
• około 80 kW przy napięciu 800 V.

Aby uzyskać pełną moc falownika 50 kW z baterii, magazyn musi zapewnić odpowiednio wysokie napięcie i prąd oraz posiadać BMS dopuszczający taką pracę.

Cztery niezależne trackery MPPT

Wersja BM4 ma:

• cztery trackery MPPT,
• po dwa wejścia stringów na każdy MPPT,
• łącznie osiem wejść stringów.

Taka konstrukcja pozwala rozdzielić moduły PV pomiędzy różne połacie, kierunki lub grupy o odmiennych warunkach nasłonecznienia.

Stringi podłączone równolegle do jednego trackera powinny mieć zgodną liczbę modułów, napięcia i zbliżone warunki pracy.

Do 80 kW mocy wejściowej PV

Producent podaje dwa różne parametry mocy modułów:

• maksymalna moc przyłączeniowa instalacji PV: 100 000 W,
• maksymalna moc wejściowa PV falownika: 80 000 W.

Nie należy przedstawiać wartości 100 kW jako maksymalnej mocy przetwarzanej przez wejście PV. Jest to dopuszczona przez producenta moc przyłączeniowa przewymiarowanego pola modułów, natomiast maksymalna moc wejściowa urządzenia wynosi 80 kW.

Parametry wejść fotowoltaicznych

Falownik obsługuje:

• maksymalne napięcie PV: 1000 V,
• napięcie startowe: 180 V,
• zakres pracy MPPT: 150–850 V,
• znamionowe napięcie PV: 600 V,
• maksymalny prąd roboczy: 36 A na każdy MPPT,
• maksymalny prąd zwarciowy: 55 A na każdy MPPT.

Łączne wartości wynoszą odpowiednio 36+36+36+36 A oraz 55+55+55+55 A.

Projektant musi sprawdzić napięcie obwodu otwartego stringu w najniższej przewidywanej temperaturze. Granicy 1000 V nie wolno przekroczyć w żadnych warunkach.

Moc znamionowa 50 kW

Najważniejsze parametry po stronie AC to:

• znamionowa moc czynna: 50 000 W,
• maksymalna moc pozorna: 55 000 VA,
• znamionowy prąd wejścia/wyjścia: 75,8/72,5 A,
• maksymalny prąd wejścia/wyjścia: 83,4/79,8 A,
• współczynnik mocy regulowany od 0,8 wyprzedzającego do 0,8 opóźniającego,
• THDi poniżej 3% przy mocy znamionowej.

Falownik pracuje w układzie trójfazowym 3L+N+PE, przy napięciu 220/380 lub 230/400 V.

Asymetryczna praca faz

Producent deklaruje obsługę 100% niesymetrycznego obciążenia. Falownik może dostosowywać moc poszczególnych faz do nierównomiernego zapotrzebowania odbiorników.

Łączna moc urządzenia nadal podlega limitowi 50 kW oraz ograniczeniom baterii, wejść PV, temperatury i ustawień systemowych. Dokumentacja nie podaje osobnego maksymalnego limitu mocy jednej fazy, dlatego nie należy dopisywać takiej wartości bez instrukcji właściwej dla tej wersji.

Zasilanie awaryjne do 75 kW przez 10 sekund

W trybie pracy wyspowej falownik może chwilowo osiągnąć 150% mocy znamionowej przez 10 sekund. Dla modelu 50 kW odpowiada to około 75 kW mocy szczytowej.

Funkcja może ułatwić uruchamianie silników, pomp i innych odbiorników o podwyższonym prądzie rozruchowym. Jej wykorzystanie wymaga jednak magazynu energii zdolnego dostarczyć odpowiednią moc.

Nie jest to moc dostępna w sposób ciągły.

Przejście sieciowe do 200 A

Maksymalny ciągły prąd przejścia AC z sieci do odbiorników wynosi 200 A.

Rozdzielnica, przewody, wyłączniki i zabezpieczenia muszą być projektowane z uwzględnieniem tego parametru, a nie wyłącznie znamionowego prądu wyjściowego falownika.

Współpraca z generatorem

Falownik umożliwia wykorzystanie energii z generatora. W zależności od konfiguracji generator może zasilać odbiorniki i ładować magazyn energii.

Przed podłączeniem należy sprawdzić:

• moc generatora,
• stabilność napięcia i częstotliwości,
• jakość przebiegu napięcia,
• sposób prowadzenia przewodu neutralnego,
• uziemienie,
• dopuszczalny prąd ładowania,
• sposób automatycznego uruchamiania generatora.

Nie każdy agregat jest odpowiedni do współpracy z falownikiem hybrydowym tej mocy.

AC coupling

Funkcja AC coupling umożliwia wykorzystanie istniejącego falownika sieciowego w rozbudowywanym systemie. Pozwala to dodać magazyn energii bez konieczności przenoszenia wszystkich paneli na wejścia MPPT urządzenia Deye.

Możliwość regulacji istniejącego falownika podczas pracy wyspowej zależy od jego parametrów oraz sposobu skonfigurowania całego systemu.

Sześć okresów ładowania i rozładowania

Falownik umożliwia zaprogramowanie sześciu przedziałów czasowych. Można je wykorzystać między innymi do:

• ładowania baterii przy niższej cenie energii,
• rozładowania w godzinach szczytu,
• ograniczenia maksymalnego poboru mocy,
• zachowania rezerwy awaryjnej,
• optymalizacji autokonsumpcji,
• współpracy z taryfami czasowymi.

Opłacalność zależy od profilu zużycia, taryfy, instalacji PV i pojemności magazynu.

Do dziesięciu falowników równolegle

Producent dopuszcza równoległe połączenie maksymalnie 10 urządzeń do pracy sieciowej i wyspowej. Pozwala to zwiększać moc systemu wraz z rozwojem instalacji.

Taka konfiguracja wymaga zgodnych wersji sprzętu i oprogramowania, dedykowanej komunikacji oraz profesjonalnie zaprojektowanej rozdzielnicy.

Wysoka sprawność

Deklarowana sprawność wynosi:

• sprawność maksymalna: 97,6%,
• sprawność europejska: 97,0%,
• sprawność śledzenia MPPT: ponad 99%.

Rzeczywista sprawność zależy od napięcia wejściowego, obciążenia, temperatury i kierunku przepływu energii.

Komunikacja i monitoring

Falownik został wyposażony w interfejsy:

• RS485,
• RS232,
• CAN.

Opcjonalne sposoby monitorowania obejmują:

• Wi-Fi,
• LAN,
• Bluetooth,
• 4G,
• GPRS.

Obecność odpowiedniego modułu komunikacyjnego należy sprawdzić w zawartości zestawu.

Zabezpieczenia

Producent deklaruje między innymi:

• ochronę przed odwrotną polaryzacją DC,
• zabezpieczenie nadprądowe wyjścia AC,
• zabezpieczenie termiczne,
• zabezpieczenie nadnapięciowe AC,
• ochronę zwarciową wyjścia,
• monitoring składowej stałej,
• zabezpieczenie przed pracą wyspową,
• pomiar rezystancji izolacji DC,
• wykrywanie prądu różnicowego,
• monitorowanie doziemienia,
• wbudowany rozłącznik DC,
• AFCI jako funkcję zależną od wersji,
• ograniczniki przepięć typu II po stronie AC i DC.

Wbudowane funkcje nie zastępują zewnętrznych zabezpieczeń wymaganych przez projekt instalacji.

Obudowa IP65

Stopień ochrony IP65 oznacza pyłoszczelną obudowę odporną na strugi wody. Falownik może być instalowany na zewnątrz, pod warunkiem spełnienia wymagań instrukcji.

Zalecane jest miejsce:

• zacienione,
• przewiewne,
• zabezpieczone przed bezpośrednim nasłonecznieniem,
• nienarażone na zalanie,
• z odpowiednimi odstępami wentylacyjnymi,
• umożliwiające dostęp serwisowy.

Aktywne chłodzenie

Urządzenie wykorzystuje inteligentne chłodzenie powietrzem. Deklarowany poziom hałasu wynosi maksymalnie 65 dB.

Falownik powinien być instalowany w miejscu, w którym praca wentylatorów nie będzie przeszkadzać użytkownikom. Masa około 80 kg wymaga również odpowiednio nośnej ściany lub konstrukcji wsporczej.

Najważniejsze parametry

• Marka: Deye
• Model: SUN-50K-SG01HP3-EU-BM4
• Rodzaj: trójfazowy falownik hybrydowy
• Typ magazynu energii: wysokonapięciowy, HV
• Moc znamionowa AC: 50 000 W
• Maksymalna moc pozorna AC: 55 000 VA
• Liczba faz: 3
• Układ sieci: 3L+N+PE
• Napięcie znamionowe AC: 220/380 V lub 230/400 V
• Znamionowy prąd wejścia/wyjścia AC: 75,8/72,5 A
• Maksymalny prąd wejścia/wyjścia AC: 83,4/79,8 A
• Maksymalny prąd przejścia AC: 200 A
• Moc szczytowa off-grid: 150% przez 10 s
• Szczytowa moc off-grid: około 75 kW przez 10 s
• Praca asymetryczna: 100%
• THDi: poniżej 3% przy mocy znamionowej
• Regulacja współczynnika mocy: 0,8 wyprzedzający – 0,8 opóźniający
• Typ baterii: litowo-jonowa
• Zakres napięcia baterii: 160–800 V
• Liczba wejść bateryjnych: 2
• Maksymalny prąd ładowania: 50+50 A
• Maksymalny prąd rozładowania: 50+50 A
• Sterowanie baterią: automatyczne na podstawie danych BMS
• Maksymalna moc przyłączeniowa PV: 100 000 W
• Maksymalna moc wejściowa PV: 80 000 W
• Maksymalne napięcie PV: 1000 V
• Napięcie startowe: 180 V
• Zakres MPPT: 150–850 V
• Znamionowe napięcie PV: 600 V
• Liczba trackerów MPPT: 4
• Liczba stringów: 2+2+2+2
• Maksymalny prąd roboczy MPPT: 36+36+36+36 A
• Maksymalny prąd zwarciowy MPPT: 55+55+55+55 A
• Sprawność maksymalna: 97,6%
• Sprawność europejska: 97,0%
• Sprawność MPPT: ponad 99%
• Liczba okresów ładowania/rozładowania: 6
• Obsługa generatora: tak
• AC coupling: tak
• Maksymalna liczba falowników równolegle: 10
• Komunikacja: RS485, RS232, CAN
• Monitoring opcjonalny: Wi-Fi, LAN, Bluetooth, 4G lub GPRS
• Ograniczniki przepięć: typ II DC i typ II AC
• Stopień ochrony: IP65
• Temperatura pracy: od −40°C do +60°C
• Ograniczanie mocy: powyżej +45°C
• Wilgotność: 0–100%
• Maksymalna wysokość pracy: 2000 m n.p.m.
• Topologia: beztransformatorowa
• Chłodzenie: inteligentne chłodzenie powietrzem
• Hałas: do 65 dB
• Wymiary bez złączy i wsporników: 527 × 894 × 294 mm
• Masa: około 80 kg
• Gwarancja: 5 lub 10 lat, zależnie od miejsca instalacji i polityki producenta
• Normy bezpieczeństwa i EMC: IEC/EN 62109-1, IEC/EN 62109-2, IEC/EN 61000-6-1/2/3/4
• Regulacje sieciowe wskazane przez producenta: m.in. EN 50549, IEC 61727, IEC 62116, CEI 0-21, G99 i VDE-AR-N 4105

Ważne przed zakupem

Falownik wymaga baterii HV

Do tego urządzenia nie wolno podłączać niskonapięciowych magazynów 48–51,2 V, takich jak Deye SE-G5.1 Pro-B, SE-F16 czy inne baterie LV.

Należy dobrać kompletny, zgodny system wysokonapięciowy obejmujący:

• właściwą liczbę modułów,
• jednostkę BMS/PDU,
• przewody HV,
• komunikację,
• rozłączniki i zabezpieczenia,
• kompatybilną wersję oprogramowania.

Dwa wejścia baterii nie są niezależnymi uniwersalnymi ładowarkami

Nie należy podłączać do nich dwóch przypadkowych magazynów. Konfiguracja musi być zgodna z instrukcją Deye i dokumentacją producenta baterii.

Zgodność z polską siecią należy potwierdzić

Przed zgłoszeniem urządzenia do operatora sieci trzeba potwierdzić:

• aktualny certyfikat zgodności,
• wymagany kod sieciowy,
• wersję oprogramowania,
• obecność modelu na aktualnej liście urządzeń akceptowanych przez OSD,
• wymagane nastawy zabezpieczeń.

Samo wskazanie EN 50549 w karcie technicznej może nie wystarczyć do przyłączenia.

Instalacja 1000 V DC wymaga odpowiednich kwalifikacji

Napięcia po stronie PV i baterii są niebezpieczne także po odłączeniu sieci AC. Montaż, pomiary, uruchomienie i serwis mogą wykonywać wyłącznie osoby posiadające odpowiednie kwalifikacje i wyposażenie ochronne.

Zawartość zestawu – do potwierdzenia

Przed publikacją oferty należy określić, czy razem z falownikiem dostarczane są:

• licznik energii lub przekładniki prądowe,
• moduł Wi-Fi albo LAN,
• przewody komunikacji BMS,
• terminatory do pracy równoległej,
• uchwyt montażowy,
• złącza PV,
• złącza bateryjne HV,
• czujniki i przewody generatora,
• dokumentacja gwarancyjna.
