Magazyn energii BMS DEYE BOS-A LiFePO4 zewnętrzny modułowy

Moduł magazynu energii Deye BOS-A 7,68 kWh 38,4 V 200 Ah LiFePO4 – system HV Rack

Deye BOS-A – modułowy magazyn energii dla firm i większych instalacji

Deye BOS-A to wysokonapięciowy, modułowy system magazynowania energii przeznaczony przede wszystkim do instalacji komercyjnych i przemysłowych. Pojedynczy moduł bateryjny oferuje 7,68 kWh energii, napięcie 38,4 V i pojemność 200 Ah.

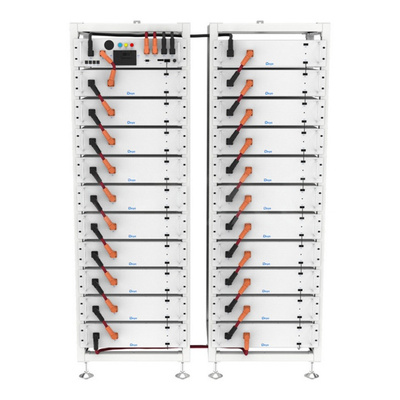

Moduły montuje się w dedykowanej szafie rack i łączy szeregowo. Kompletny system wymaga również wysokonapięciowej jednostki sterującej PDU/BMS, przewodów, zabezpieczeń oraz kompatybilnego falownika.

Ważne: pojedynczy moduł nie jest kompletnym magazynem

Jeden BOS-A-Pack7.68 nie może samodzielnie współpracować z falownikiem. System wymaga co najmniej:

• siedmiu zgodnych modułów bateryjnych,
• jednostki BOS-A-PDU-2 lub właściwej dla danej konfiguracji jednostki PDU/BMS,
• dedykowanej szafy rack,
• przewodów wysokonapięciowych,
• komunikacji CAN,
• kompatybilnego falownika,
• zabezpieczeń dobranych do napięcia i prądu systemu.

Oferta powinna jednoznacznie wskazywać, czy dotyczy modułu 7,68 kWh, jednostki PDU/BMS, szafy, czy kompletnego zestawu.

Pojedynczy moduł 7,68 kWh

Każdy moduł BOS-A ma:

• energię nominalną 7,68 kWh,
• napięcie znamionowe 38,4 V,
• pojemność 200 Ah,
• ogniwa LiFePO4,
• konstrukcję rack 3U.

Pojedynczy moduł pracuje jako część wysokonapięciowego szeregu. Nie należy podłączać go bezpośrednio do wejścia bateryjnego falownika ani wykorzystywać jako samodzielnego akumulatora 38,4 V.

System od 53,76 do 161,28 kWh

BOS-A obsługuje od 7 do 21 modułów połączonych szeregowo:

Energia użytkowa została obliczona przez producenta dla 90% DOD, ładowania i rozładowania z mocą 0,3C oraz temperatury 25°C.

System wysokonapięciowy HV

BOS-A nie jest baterią niskonapięciową 48 lub 51,2 V. Minimalna konfiguracja siedmiu modułów osiąga 268,8 V nominalnie, natomiast największa konfiguracja pracuje przy napięciu nominalnym 806,4 V.

System wymaga falownika obsługującego:

• baterie wysokonapięciowe,
• odpowiedni zakres napięcia,
• protokół komunikacyjny Deye BOS-A,
• prąd systemowy do 160 A,
• konkretną liczbę modułów w szeregu.

Zgodność napięciowa bez zgodnego protokołu BMS nie jest wystarczająca.

Ogniwa LiFePO4

Moduły wykorzystują ogniwa litowo-żelazowo-fosforanowe. Technologia LiFePO4 zapewnia wysoką stabilność termiczną i nadaje się do regularnej pracy cyklicznej w systemach zwiększających autokonsumpcję, ograniczających moc szczytową oraz zapewniających zasilanie rezerwowe.

Inteligentne zarządzanie BMS

Jednostka PDU/BMS steruje całym wysokonapięciowym szeregiem. System automatycznie zarządza ładowaniem i rozładowaniem, kontroluje napięcia ogniw oraz wykonuje ich równoważenie.

Zabezpieczenia obejmują między innymi ochronę przed:

• przeładowaniem,
• nadmiernym rozładowaniem,
• zbyt wysokim prądem,
• zbyt wysoką temperaturą,
• zbyt niską temperaturą,
• nieprawidłowym napięciem modułów,
• błędami komunikacji.

BMS nie zastępuje zewnętrznych zabezpieczeń i procedur wymaganych w instalacji wysokonapięciowej.

Prąd do 160 A

Producent podaje:

• zalecany prąd ładowania i rozładowania: 100 A,
• maksymalny prąd ładowania i rozładowania: 160 A.

Maksymalna ciągła moc rozładowania zależy od liczby modułów i napięcia systemu. Według aktualnej broszury wynosi od około 43 kW dla siedmiu modułów do około 129 kW dla 21 modułów.

Dostępna moc może zostać ograniczona przez falownik, temperaturę, stan naładowania oraz konfigurację BMS.

Komunikacja CAN 2.0

System komunikuje się z falownikiem za pomocą CAN 2.0. Jednostka PDU przekazuje informacje dotyczące:

• napięcia i prądu,
• poziomu naładowania,
• temperatury,
• alarmów,
• dopuszczalnej mocy ładowania,
• dopuszczalnej mocy rozładowania,
• stanu modułów.

Prawidłowa praca wymaga właściwego przewodu, zgodnego układu pinów i odpowiedniej wersji oprogramowania.

Jednostka BOS-A-PDU-2

Aktualna dokumentacja wskazuje dla jednostki sterującej:

• model: BOS-A-PDU-2,
• zakres napięcia roboczego: 200–1000 V DC,
• maksymalny prąd ładowania i rozładowania: 160 A,
• dodatkowe zasilanie: 12 V DC, 4,15 A,
• temperatura pracy: od −20°C do +65°C,
• stopień ochrony: IP20,
• wymiary: 572 × 632 × 142,2 mm,
• masa: około 21 kg.

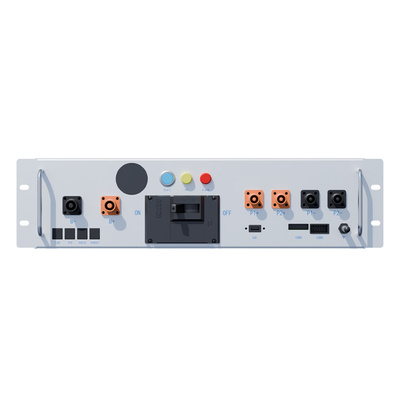

PDU ma rozłącznik izolacyjny, wyświetlacz, porty komunikacyjne i dwa zestawy zacisków do połączenia z urządzeniami PCS/falownikami.

Co najmniej 6000 cykli

Producent deklaruje co najmniej 6000 cykli w warunkach:

• temperatura 25°C ±2°C,
• ładowanie 0,5C,
• rozładowanie 0,5C,
• końcowa pojemność 70% wartości początkowej.

Zalecana głębokość rozładowania wynosi 90%. Rzeczywista trwałość zależy od temperatury, prądów, częstotliwości pracy i konfiguracji rezerwy energii.

Najważniejsze parametry modułu

• Marka: Deye
• Seria: BOS-A
• Model modułu: BOS-A-Pack7.68
• Rodzaj: wysokonapięciowy moduł magazynu energii
• Zastosowanie: systemy komercyjne i przemysłowe
• Technologia ogniw: LiFePO4
• Energia nominalna modułu: 7,68 kWh
• Pojemność modułu: 200 Ah
• Napięcie nominalne modułu: 38,4 V DC
• Sposób łączenia: szeregowy
• Minimalna liczba modułów: 7
• Maksymalna liczba modułów: 21
• Energia systemu: 53,76–161,28 kWh
• Energia użytkowa systemu: 48,38–145,15 kWh DC
• Napięcie nominalne systemu: 268,8–806,4 V
• Zakres napięcia całego systemu: zależnie od konfiguracji, maksymalnie 235,2–919,8 V
• Zalecany prąd: 100 A
• Maksymalny prąd: 160 A
• Zalecana głębokość rozładowania: 90%
• Żywotność: minimum 6000 cykli
• Komunikacja: CAN 2.0
• Montaż: szafa rack
• Format modułu: 3U
• Temperatura ładowania: od 0°C do +55°C
• Temperatura rozładowania: od −20°C do +55°C
• Temperatura przechowywania: od 0°C do +35°C
• Wilgotność robocza: 5–85%
• Maksymalna wysokość pracy: 3000 m n.p.m.
• Stopień ochrony: IP20
• Wymiary modułu według głównej tabeli: 601,5 × 520 × 135 mm
• Masa modułu według głównej tabeli: około 70 kg
• Wymiary modułu BOS-A-Pack7.68 według sekcji szczegółowej: 576 × 632 × 135,2 mm
• Masa według sekcji szczegółowej: około 66 kg
• Gwarancja: 10 lat lub limit przepływu energii – zależnie od tego, co nastąpi wcześniej
• Certyfikaty wskazywane w aktualnych materiałach: UN38.3, UL 1973, UL 9540, UL 9540A
• Dodatkowe standardy wskazane na stronie produktu: CE, IEC 62619, IEC 62040, VDE 2510

Ważna niezgodność: to nie jest magazyn zewnętrzny

W adresie i tytule oferty znajduje się określenie „zewnętrzny”, ale aktualna dokumentacja Deye podaje stopień ochrony IP20 zarówno dla modułów, jak i jednostki PDU.

BOS-A należy instalować w suchym, zabezpieczonym pomieszczeniu technicznym. System nie jest przeznaczony do bezpośredniego montażu:

• na zewnątrz budynku,
• na deszczu,
• w miejscu narażonym na zalanie,
• w pomieszczeniu z kondensacją wilgoci,
• w zapylonym otoczeniu bez dodatkowej ochrony,
• w temperaturze przechowywania poniżej 0°C.

Jeżeli słowo „zewnętrzny” miało oznaczać zewnętrzny względem falownika moduł BMS, należy zastąpić je precyzyjnym określeniem „modułowy wysokonapięciowy system rack”. Obecne sformułowanie może błędnie sugerować odporność na warunki atmosferyczne.

Ważne przed zakupem

Przed złożeniem zamówienia należy potwierdzić:

• czy cena obejmuje jeden moduł czy cały system,
• liczbę modułów BOS-A-Pack7.68,
• obecność jednostki BOS-A-PDU-2,
• obecność szafy rack,
• zgodność falownika,
• wymagany zakres napięcia,
• wersję protokołu CAN,
• obecność przewodów wysokonapięciowych,
• obecność przewodów komunikacyjnych,
• wymagane zabezpieczenia,
• warunki gwarancji i limit przepływu energii,
• masę oraz wymiary konkretnej wersji modułu.

Dokumentacja zawiera różne wartości wymiarów i masy: główna tabela wskazuje około 70 kg oraz 601,5 × 520 × 135 mm, natomiast osobna sekcja BOS-A-Pack7.68 podaje około 66 kg i 576 × 632 × 135,2 mm. Parametry należy przepisać z tabliczki znamionowej konkretnej partii.

System pracuje z napięciem sięgającym prawie 920 V DC. Montaż, uruchomienie, serwis i rozbudowę mogą wykonywać wyłącznie osoby posiadające kwalifikacje oraz wyposażenie odpowiednie do instalacji wysokonapięciowych.

Zawartość kompletnego systemu – do określenia w ofercie

Kompletny zestaw powinien obejmować odpowiednio dobrane elementy:

• od 7 do 21 modułów BOS-A-Pack7.68,
• jednostkę wysokonapięciową PDU/BMS,
• szafę lub szafy rack,
• przewody między modułami,
• przewody komunikacyjne,
• przewody łączące PDU z falownikiem,
• zewnętrzne zasilanie jednostki sterującej, jeśli jest wymagane,
• elementy uziemienia,
• zabezpieczenia i rozłączniki,
• terminatory komunikacyjne,
• dokumentację montażową i gwarancyjną.
