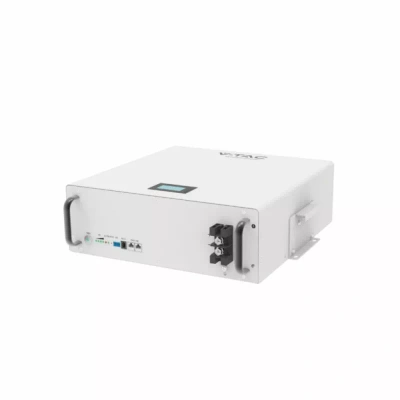

V-TAC VT-48100E-W – magazynuj energię z fotowoltaiki i wykorzystuj ją wtedy, gdy jest potrzebna
Ścienny magazyn energii V-TAC VT-48100E-W pozwala przechowywać nadwyżki prądu produkowanego przez instalację fotowoltaiczną. Zgromadzoną energię można wykorzystać wieczorem, w nocy lub w okresach zwiększonego zapotrzebowania budynku.
Pojemność 5,12 kWh, technologia LiFePO4 oraz wbudowany system BMS sprawiają, że urządzenie może stanowić podstawę domowego systemu magazynowania energii. Kompaktowa obudowa ścienna nie wymaga szafy rack i pomaga oszczędzić miejsce w pomieszczeniu technicznym.
Większe wykorzystanie własnej energii
Produkcja instalacji fotowoltaicznej nie zawsze pokrywa się z godzinami największego zużycia. W ciągu dnia powstają nadwyżki, natomiast wieczorem energia jest częściej pobierana z sieci.
VT-48100E-W pozwala przechować część dziennej produkcji i wykorzystać ją później. W połączeniu z kompatybilnym falownikiem hybrydowym może pomóc:
zwiększyć autokonsumpcję energii,
ograniczyć wieczorny pobór prądu z sieci,
zasilać wydzielone obwody podczas awarii,
lepiej kontrolować przepływ energii w budynku.
Sposób działania systemu zależy od możliwości falownika i jego konfiguracji.
Pojemność 5,12 kWh
Akumulator ma napięcie znamionowe 51,2 V oraz pojemność 100 Ah, co daje 5,12 kWh energii nominalnej.
Rzeczywista ilość energii dostępnej dla urządzeń będzie niższa ze względu na ustawioną głębokość rozładowania, sprawność falownika, temperaturę oraz zużycie własne instalacji. Przy wykorzystaniu 80% pojemności akumulator może oddać teoretycznie około 4,1 kWh energii po stronie DC.
Stabilne ogniwa LiFePO4
W magazynie zastosowano ogniwa litowo-żelazowo-fosforanowe LiFePO4. Technologia ta charakteryzuje się wysoką stabilnością termiczną, długą żywotnością i brakiem efektu pamięci.
Akumulator jest przeznaczony do regularnej pracy w instalacjach fotowoltaicznych, systemach zwiększających autokonsumpcję oraz układach zasilania rezerwowego.
Wbudowany system BMS
Zintegrowany system zarządzania baterią monitoruje napięcie, prąd, temperaturę, poziom naładowania i stan ogniw. BMS odpowiada również za ich równoważenie oraz zabezpieczenie magazynu przed nieprawidłowymi warunkami pracy.
System może reagować między innymi na:
przeładowanie,
nadmierne rozładowanie,
przeciążenie prądowe,
zwarcie,
zbyt wysoką temperaturę,
zbyt niską temperaturę,
nieprawidłowe napięcia ogniw.
Komunikacja CAN i RS485
Interfejsy CAN oraz RS485 pozwalają przesyłać informacje pomiędzy baterią a kompatybilnym falownikiem. Dzięki temu falownik może otrzymywać dane o poziomie naładowania, alarmach oraz dopuszczalnym prądzie ładowania i rozładowania.
Warunkiem prawidłowego działania jest zgodność protokołu komunikacyjnego, właściwy przewód oraz poprawna konfiguracja ustawień BMS i falownika.
Do 100 A prądu ciągłego
Standardowy prąd ładowania i rozładowania wynosi 20 A. Maksymalny ciągły prąd ładowania oraz rozładowania może osiągać 100 A przy temperaturze 25°C.
Pojemność 5,12 kWh nie określa mocy wyjściowej całego systemu. Moc dostępna dla odbiorników zależy przede wszystkim od falownika, przewodów, zabezpieczeń, temperatury oraz limitów ustawionych w BMS.
Możliwość rozbudowy systemu
VT-48100E-W może pracować równolegle z kolejnymi zgodnymi modułami. Rozbudowa zwiększa łączną pojemność i pozwala dopasować system do większego zużycia energii.
W zależności od konfiguracji komunikacji oraz zastosowanej jednostki sterującej system może obsługiwać większą liczbę modułów. Baterii nie wolno natomiast łączyć szeregowo.
Do wspólnej pracy należy wykorzystywać zgodne akumulatory tego samego modelu, o zbliżonym napięciu, poziomie naładowania i stanie technicznym.
Zasilanie awaryjne z odpowiednim falownikiem
Magazyn może uczestniczyć w zasilaniu awaryjnym, jeżeli zostanie połączony z falownikiem hybrydowym wyposażonym w odpowiednie wyjście rezerwowe.
Podczas zaniku sieci system może zasilać wydzielone obwody, na przykład:
oświetlenie,
lodówkę,
router i urządzenia sieciowe,
automatykę domową,
sterowanie ogrzewaniem,
wybrane gniazda elektryczne.
Sama bateria nie wytwarza napięcia 230/400 V. Do zasilania standardowych urządzeń potrzebny jest kompatybilny falownik.
Orientacyjny czas zasilania
Przy założeniu wykorzystania około 80% pojemności oraz uwzględnieniu typowych strat falownika jeden moduł może orientacyjnie wspomagać:
urządzenia o łącznej mocy 300 W przez około 11–12 godzin,
odbiorniki 500 W przez około 7 godzin,
odbiorniki 1 kW przez około 3,5 godziny,
odbiorniki 2 kW przez około 1,5–1,8 godziny.
Podane wartości są szacunkowe. Rzeczywisty czas zależy od konfiguracji systemu, temperatury, sprawności falownika oraz profilu obciążenia.

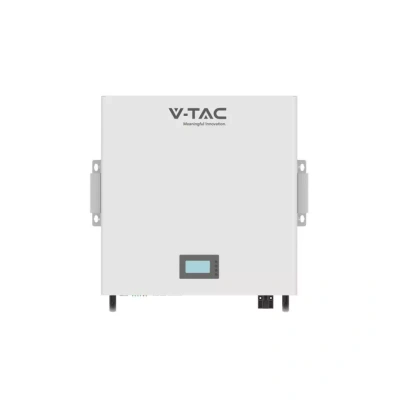

Kompaktowy montaż na ścianie
Obudowa ma około 443 × 450 × 150 mm, dzięki czemu magazyn zajmuje stosunkowo niewiele miejsca. Montaż ścienny pozwala zachować wolną powierzchnię podłogi i nie wymaga zastosowania klasycznej szafy rack.
Ze względu na masę około 43 kg urządzenie musi zostać zamontowane na odpowiednio nośnej ścianie przy użyciu właściwych elementów mocujących.
Co zyskujesz, wybierając V-TAC VT-48100E-W?
możliwość magazynowania nadwyżek z fotowoltaiki,
większe wykorzystanie energii na własne potrzeby,
ograniczenie poboru prądu z sieci wieczorem,
pojemność 5,12 kWh w kompaktowej obudowie,
stabilne i trwałe ogniwa LiFePO4,
wbudowany system zarządzania baterią BMS,
komunikację CAN i RS485,
maksymalny ciągły prąd do 100 A,
możliwość równoległej rozbudowy systemu,
przygotowanie instalacji do zasilania awaryjnego,
montaż ścienny niewymagający szafy rack,
pięcioletnią gwarancję zgodnie z jej warunkami.
Najważniejsze parametry
Marka: V-TAC
Model: VT-48100E-W
SKU producenta: 11526
Rodzaj produktu: niskonapięciowy magazyn energii
Sposób montażu: ścienny
Technologia ogniw: LiFePO4
Pojemność znamionowa: 100 Ah
Napięcie znamionowe: 51,2 V
Energia znamionowa: 5,12 kWh
Napięcie ładowania: 56,8 V
Napięcie odcięcia rozładowania: 42 V
Standardowy prąd ładowania: 20 A
Maksymalny ciągły prąd ładowania: 100 A przy 25°C
Standardowy prąd rozładowania: 20 A
Maksymalny ciągły prąd rozładowania: 100 A przy 25°C
System zarządzania: wbudowany BMS
Komunikacja: CAN i RS485
Stopień ochrony: IP20
Temperatura ładowania: od 0°C do +60°C
Temperatura rozładowania: od -20°C do +60°C
Dopuszczalna wilgotność: do 95% RH
Wymiary: około 443 × 450 × 150 mm
Masa: około 43 kg
Gwarancja: 5 lat, zgodnie z warunkami gwarancyjnymi
Ważne przed zakupem
VT-48100E-W jest niskonapięciowym magazynem energii 51,2 V. Nie należy łączyć go z falownikami przeznaczonymi wyłącznie do baterii wysokonapięciowych HV, np. modeli pracujących od 160 V wzwyż.
Przed zakupem należy potwierdzić:
zgodność konkretnego falownika z VT-48100E-W,
obsługiwany protokół CAN lub RS485,
układ pinów przewodu komunikacyjnego,
zakres napięcia wejścia bateryjnego falownika,
dopuszczalny prąd ładowania i rozładowania,
zawartość zestawu, w tym przewody i uchwyty,
nośność ściany w miejscu montażu.
Stopień ochrony IP20 oznacza, że urządzenie jest przeznaczone do suchego pomieszczenia. Nie należy montować go bezpośrednio na zewnątrz ani w miejscu narażonym na wodę lub kondensację wilgoci.
Instalację, zabezpieczenia, uziemienie i konfigurację BMS powinien wykonać wykwalifikowany instalator. Baterii nie wolno łączyć szeregowo.
