Magazyn energii Deye SE-G5.1 Pro-B 5,12 kWh 51,2 V 100 Ah LiFePO4 – BMS, Rack, IP20
Deye SE-G5.1 Pro-B – wykorzystuj energię z fotowoltaiki również po zachodzie słońca
Niskonapięciowy magazyn energii Deye SE-G5.1 Pro-B pozwala przechowywać nadwyżki prądu produkowanego przez instalację fotowoltaiczną i wykorzystywać je później – wieczorem, w nocy lub podczas zwiększonego zapotrzebowania budynku.
Bateria oferuje 5,12 kWh energii nominalnej, napięcie 51,2 V oraz pojemność 100 Ah. Bezpieczna technologia LiFePO4, inteligentny BMS, komunikacja CAN/RS485 i możliwość łączenia kolejnych modułów pozwalają stworzyć domowy lub niewielki komercyjny system magazynowania energii.
Więcej własnej energii do wykorzystania
Produkcja energii z fotowoltaiki często nie pokrywa się z godzinami największego zużycia. W ciągu dnia powstają nadwyżki, natomiast wieczorem dom ponownie zaczyna pobierać prąd z sieci.
W połączeniu z kompatybilnym falownikiem hybrydowym bateria może pomóc:
- zwiększyć autokonsumpcję energii z fotowoltaiki,
- ograniczyć wieczorny pobór prądu z sieci,
- przesuwać zużycie energii pomiędzy strefami taryfowymi,
- przygotować wydzielone obwody do pracy awaryjnej,
- lepiej kontrolować przepływ energii w budynku,
- rozbudować instalację w przyszłości o kolejne moduły.
Sposób zarządzania energią i możliwość pracy podczas zaniku sieci zależą od zastosowanego falownika, instalacji oraz jej konfiguracji.
Pojemność 5,12 kWh
Akumulator ma napięcie znamionowe 51,2 V i pojemność 100 Ah, co odpowiada 5,12 kWh energii nominalnej.
Aktualna dokumentacja Deye podaje również 5,12 kWh energii użytkowej DC w warunkach testowych przy rozładowaniu 100%. Jednocześnie producent zaleca pracę z głębokością rozładowania 90% DOD. Przy takim ustawieniu do codziennego wykorzystania pozostaje teoretycznie około 4,61 kWh energii po stronie DC.
Ilość energii dostępnej dla urządzeń po stronie AC będzie niższa ze względu na:
- sprawność falownika,
- zużycie własne systemu,
- temperaturę ogniw,
- ustawioną rezerwę bezpieczeństwa,
- moc i charakter obciążenia,
- stan techniczny oraz wiek baterii.
Bezpieczne ogniwa LiFePO4
W magazynie zastosowano ogniwa litowo-żelazowo-fosforanowe LiFePO4, niewykorzystujące kobaltu. Technologia LFP charakteryzuje się wysoką stabilnością termiczną, długą żywotnością i dobrym bezpieczeństwem eksploatacji.
Akumulator jest przeznaczony do regularnej pracy cyklicznej w instalacjach fotowoltaicznych, systemach zwiększających autokonsumpcję oraz układach zasilania rezerwowego.
Co najmniej 6000 cykli
Producent deklaruje co najmniej 6000 cykli przy następujących warunkach:
- temperatura 25°C ±2°C,
- ładowanie i rozładowanie z prądem 0,5C,
- głębokość rozładowania 90%,
- pojemność końcowa wynosząca 70% wartości początkowej.
Rzeczywista trwałość zależy od temperatury pracy, prądów ładowania i rozładowania, ustawionej głębokości rozładowania, częstotliwości cykli oraz jakości całej instalacji.
Łagodniejsze warunki pracy i pozostawienie odpowiedniej rezerwy mogą pomóc wydłużyć okres użytkowania ogniw.
Inteligentny system BMS
Zintegrowany system zarządzania baterią monitoruje napięcie, prąd, temperaturę, poziom naładowania oraz stan poszczególnych ogniw. BMS odpowiada również za ich równoważenie oraz ochronę modułu w nieprawidłowych warunkach.
System zabezpiecza baterię między innymi przed:
- przeładowaniem,
- nadmiernym rozładowaniem,
- zbyt wysokim prądem,
- zwarciem,
- zbyt wysoką temperaturą,
- zbyt niską temperaturą,
- nieprawidłowym napięciem ogniw.
BMS nie zastępuje jednak zabezpieczeń wymaganych w instalacji. Ich dobór należy do projektanta i wykwalifikowanego instalatora.
Komunikacja CAN 2.0 i RS485
Porty CAN 2.0 oraz RS485 umożliwiają wymianę danych pomiędzy baterią a kompatybilnym falownikiem. Dzięki temu falownik może otrzymywać informacje o:
- poziomie naładowania,
- napięciu i prądzie,
- temperaturze,
- alarmach,
- stanie pracy,
- dopuszczalnym prądzie ładowania i rozładowania.
Prawidłowa komunikacja wymaga zgodnego protokołu, odpowiedniego przewodu, właściwego układu pinów oraz poprawnej konfiguracji urządzeń.
Wbudowany wyłącznik 125 A
Deye SE-G5.1 Pro-B ma wbudowany dwubiegunowy wyłącznik nadprądowy 125 A, 60 V DC. Umożliwia on odłączenie modułu podczas instalacji lub serwisowania i stanowi dodatkowy element ochronny.
Wbudowany wyłącznik nie zastępuje wszystkich bezpieczników, rozłączników, ograniczników i innych zabezpieczeń wymaganych w konkretnej instalacji.
Prąd ciągły do 100 A
Zalecany prąd ładowania i rozładowania wynosi 50 A. Maksymalny prąd ciągły może osiągać 100 A, a wartość szczytowa – 150 A przez maksymalnie 2 minuty w temperaturze 25°C.
Przy napięciu znamionowym baterii odpowiada to orientacyjnie:
- około 2,56 kW przy zalecanym prądzie 50 A,
- około 5,12 kW przy prądzie 100 A.
Są to wartości teoretyczne po stronie DC. Moc dostępna dla urządzeń zależy od falownika, liczby baterii, przewodów, zabezpieczeń, temperatury, poziomu naładowania i limitów ustawionych w BMS.

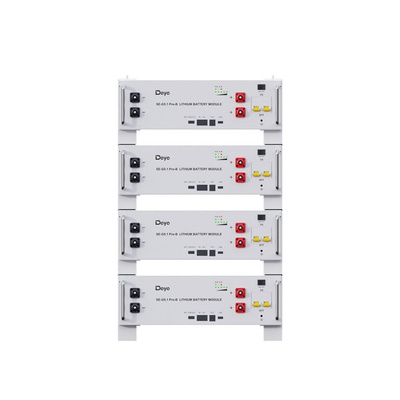

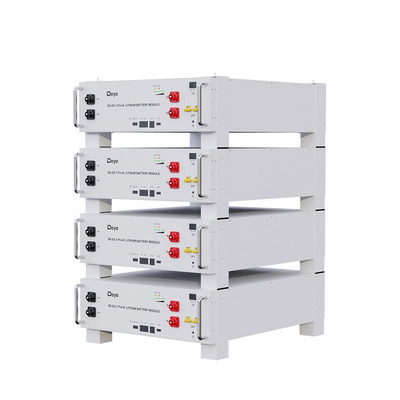

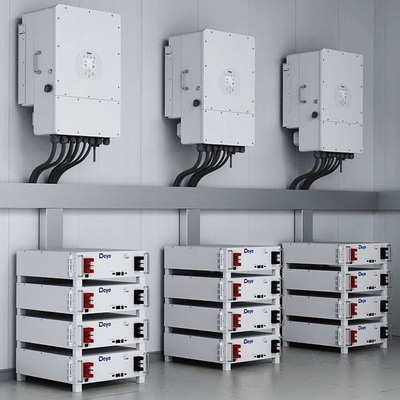

Możliwość rozbudowy do 64 modułów
Modułowa konstrukcja pozwala łączyć równolegle maksymalnie 64 baterie, co daje około 327 kWh łącznej energii nominalnej. Do 32 modułów może pracować bez dodatkowego zewnętrznego układu konfiguracji przewidzianego przez producenta.
Dzięki temu system można rozpocząć od jednego magazynu 5,12 kWh, a później rozbudowywać wraz ze wzrostem zużycia energii.
Maksymalna liczba baterii obsługiwana przez konkretny falownik może być mniejsza niż limit samego magazynu. Przed rozbudową należy sprawdzić dokumentację falownika oraz wymagany sposób prowadzenia komunikacji i połączeń prądowych.

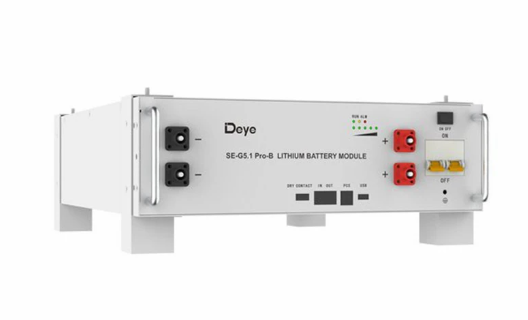

Trzy sposoby montażu
Deye SE-G5.1 Pro-B może być instalowany:
- w szafie rack 19″,
- na ścianie,
- przy podłodze.
Do montażu rack wymagana jest szafa o głębokości co najmniej 600 mm. Montaż ścienny wymaga odpowiedniego uchwytu i nośnego podłoża, natomiast instalacja przy podłodze – właściwego wspornika lub konstrukcji przewidzianej przez producenta.
Bateria waży około 45 kg, dlatego nie należy mocować jej do lekkiej ścianki bez odpowiedniego wzmocnienia.
Naturalne i ciche chłodzenie
Magazyn wykorzystuje chłodzenie naturalne, bez stale pracujących wentylatorów. Ogranicza to hałas oraz liczbę ruchomych elementów narażonych na zużycie.
Wokół urządzenia należy pozostawić przestrzeń wentylacyjną wymaganą w instrukcji. Nie wolno zasłaniać powierzchni odpowiedzialnych za odprowadzanie ciepła ani montować baterii w szczelnej obudowie nieprzystosowanej do jej chłodzenia.

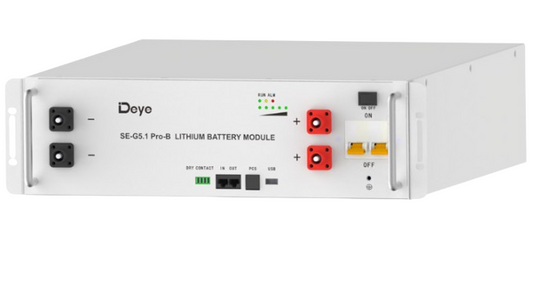

Czytelne wskaźniki stanu
Na przednim panelu znajdują się:
- pięć diod informujących o poziomie naładowania od około 20 do 100%,
- trzy diody sygnalizujące pracę, alarm i stan ochronny.
Pozwala to szybko sprawdzić podstawowy stan modułu bez uruchamiania dodatkowego oprogramowania.
Szczegółowe dane systemowe mogą być dostępne za pośrednictwem kompatybilnego falownika i platformy monitoringu.
Zasilanie awaryjne z odpowiednim falownikiem
Bateria może uczestniczyć w zasilaniu awaryjnym, jeżeli zostanie połączona z falownikiem hybrydowym wyposażonym w odpowiednie wyjście rezerwowe.
Podczas awarii sieci system może zasilać wydzielone obwody, takie jak:
- oświetlenie,
- lodówka,
- router i urządzenia sieciowe,
- automatyka domowa,
- sterowanie ogrzewaniem,
- alarm,
- wybrane gniazda elektryczne.
Sama bateria nie generuje napięcia 230 ani 400 V. Do zasilania standardowych urządzeń potrzebny jest kompatybilny falownik, prawidłowo wykonana rozdzielnica i odpowiednio skonfigurowane obwody rezerwowe.
Orientacyjny czas zasilania
Przy wykorzystaniu około 4,61 kWh energii DC, odpowiadającej zalecanemu DOD 90%, oraz po uwzględnieniu typowych strat falownika jeden moduł może orientacyjnie wspomagać:
- odbiorniki 300 W przez około 13–14 godzin,
- urządzenia 500 W przez około 8 godzin,
- odbiorniki 1 kW przez około 4 godziny,
- odbiorniki 2 kW przez około 2 godziny.
Podane czasy są wartościami szacunkowymi. Rzeczywisty wynik zależy od sprawności falownika, temperatury, rezerwy energii, zużycia własnego systemu oraz zmian obciążenia.
Co zyskujesz po zakupie Deye SE-G5.1 Pro-B?
- możliwość magazynowania nadwyżek energii z fotowoltaiki,
- zwiększenie wykorzystania energii na własne potrzeby,
- 5,12 kWh energii nominalnej,
- około 4,61 kWh przy zalecanej głębokości rozładowania 90%,
- stabilne ogniwa LiFePO4 bez kobaltu,
- co najmniej 6000 deklarowanych cykli,
- inteligentny system BMS,
- komunikację CAN 2.0 i RS485,
- wbudowany wyłącznik 125 A,
- maksymalny prąd ciągły do 100 A,
- możliwość równoległej rozbudowy do 64 modułów,
- montaż rack, ścienny lub przy podłodze,
- naturalne i ciche chłodzenie,
- możliwość przygotowania zasilania awaryjnego,
- dziesięcioletnią gwarancję zgodnie z jej warunkami.
Najważniejsze parametry
- Marka: Deye
- Model: SE-G5.1 Pro-B
- Rodzaj produktu: niskonapięciowy magazyn energii
- Technologia ogniw: LiFePO4
- Zawartość kobaltu: brak
- Pojemność znamionowa: 100 Ah
- Napięcie znamionowe: 51,2 V
- Zakres napięcia roboczego: 43,2–57,6 V
- Energia nominalna: 5,12 kWh
- Energia użytkowa DC według warunków testowych producenta: 5,12 kWh przy 100% DOD
- Energia przy zalecanym DOD 90%: około 4,61 kWh DC
- Zalecana głębokość rozładowania: 90%
- Zalecany prąd ładowania i rozładowania: 50 A
- Maksymalny prąd ciągły: 100 A
- Prąd szczytowy: 150 A przez 2 minuty przy 25°C
- Wbudowany wyłącznik: 125 A, 2P, 60 V DC
- System zarządzania: inteligentny BMS
- Komunikacja: CAN 2.0 i RS485
- Maksymalna liczba modułów równolegle: 64
- Maksymalna pojemność systemu: około 327 kWh
- Maksymalna liczba modułów bez zewnętrznego układu konfiguracji: 32
- Deklarowana żywotność: co najmniej 6000 cykli
- Warunki badania cykli: 25°C ±2°C, 0,5C/0,5C, 90% DOD, 70% EOL
- Deklarowany przepływ energii w okresie gwarancji: 16 MWh przy 70% EOL
- Stopień ochrony: IP20
- Chłodzenie: naturalne
- Temperatura ładowania: od 0°C do +55°C
- Temperatura rozładowania: od −20°C do +55°C
- Zalecana temperatura przechowywania: od 0°C do +35°C
- Wilgotność robocza: 5–95%
- Maksymalna wysokość pracy: 2000 m n.p.m.
- Wskaźnik naładowania: 5 diod SOC
- Wskaźniki stanu: praca, alarm i ochrona
- Wymiary: 440 × 133 × 540 mm
- Masa: około 45 kg
- Montaż: rack 19″, ścienny lub przy podłodze
- Minimalna głębokość szafy rack: 600 mm
- Gwarancja: 10 lat, zgodnie z warunkami producenta
- Certyfikaty i standardy deklarowane przez producenta: UN38.3, IEC 62619, CE, UKCA, VDE 2510-50, CEI 0-21, FCC, UL 1973 i UL 9540A
Ważne przed zakupem
Deye SE-G5.1 Pro-B jest niskonapięciowym magazynem energii 51,2 V. Nie jest przeznaczony do falowników obsługujących wyłącznie baterie wysokonapięciowe HV, np. pracujące od około 160 V wzwyż.
Przed zamówieniem należy potwierdzić:
- zgodność konkretnego falownika z Deye SE-G5.1 Pro-B,
- zakres napięcia wejścia bateryjnego,
- obsługiwany protokół CAN lub RS485,
- układ pinów przewodu komunikacyjnego,
- wymagany profil baterii w oprogramowaniu falownika,
- maksymalną liczbę obsługiwanych modułów,
- dopuszczalny prąd ładowania i rozładowania,
- sposób adresowania baterii,
- zawartość zestawu,
- obecność przewodów zasilających i komunikacyjnych,
- obecność uchwytów do wybranego sposobu montażu.
Stopień IP20 oznacza, że bateria jest przeznaczona do suchego pomieszczenia. Nie należy montować jej bezpośrednio na zewnątrz, w łazience, w miejscu narażonym na wodę ani tam, gdzie może dochodzić do kondensacji wilgoci.
Baterii nie wolno łączyć szeregowo. Do wspólnej pracy należy stosować zgodne moduły tego samego modelu, o zbliżonym napięciu, poziomie naładowania, wieku i stanie technicznym.
Magazyn waży około 45 kg. Ściana, szafa lub konstrukcja wsporcza muszą mieć odpowiednią nośność. Montaż na ścianie wymaga właściwego uchwytu, który nie musi znajdować się w standardowym zestawie.
Instalację, zabezpieczenia, przewody, uziemienie, komunikację oraz konfigurację BMS powinien wykonać wykwalifikowany instalator zgodnie z instrukcją Deye i obowiązującymi przepisami.
Zawartość zestawu – do potwierdzenia
Oferta powinna jasno określać, czy razem z baterią dostarczane są:
- przewody zasilające,
- przewód CAN lub RS485,
- uchwyty ścienne,
- wsporniki podłogowe,
- prowadnice albo stelaż rack,
- elementy do łączenia kilku modułów,
- terminatory komunikacyjne.
Sposób montażu dopuszczony przez producenta nie oznacza automatycznie, że wszystkie potrzebne uchwyty znajdują się w opakowaniu.
